Heli CDD16-350 Elektrohubwagen 5500 mm/1600 kg

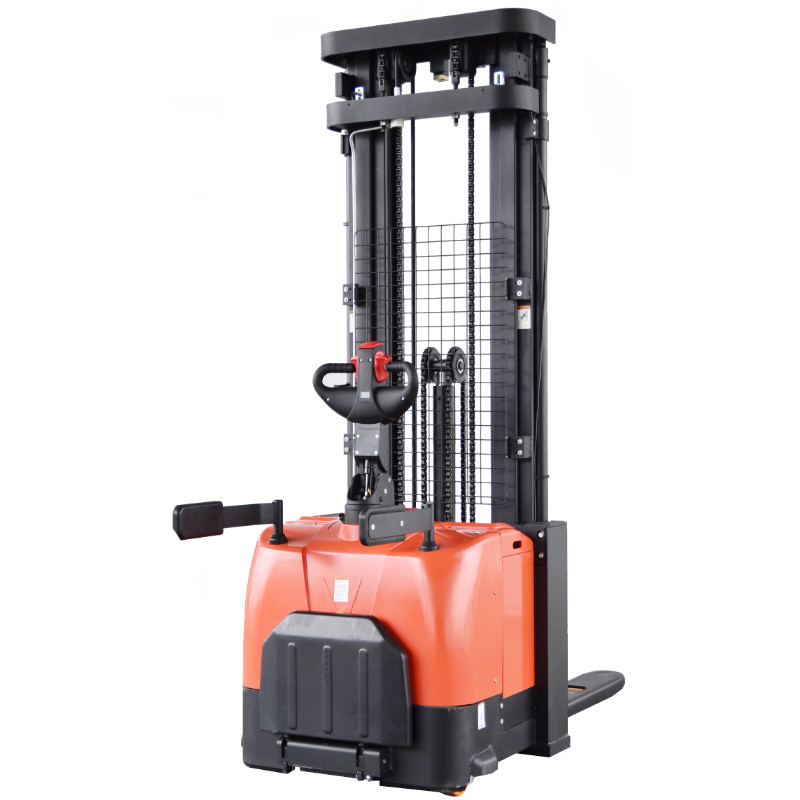

Elektrostapler Heli CDD16-350 mit Arbeitsbühne – 5500 mm / 1600 kg

Der Heli CDD16-350 ist ein elektrischer Hubwagen mit Arbeitsbühne, Triplex-Mast, einer Tragkraft von 1600 kg und einer Hubhöhe von 5500 mm. Dieses Modell eignet sich für Lager, in denen ein Stapler hohe Regale bedienen und Paletten effizient zwischen den Arbeitsbereichen transportieren soll.

Im Vergleich zu leichteren, handgeführten Staplern eignet sich der CDD16-350 besser für den intensiven Palettenumschlag. Der Bediener kann auf der Plattform mitfahren, und die Geschwindigkeit von 6 km/h mit und ohne Last verkürzt die Fahrzeiten zwischen den Regalen, der Wareneingangsstelle, der Produktion und dem Abstellbereich. Der Stapler verfügt über eine elektrische Hub- und Senkfunktion der Gabeln, einen 1,5-kW-Fahrmotor, einen 3,0-kW- Hubmotor sowie 24-V-Batterien mit 280 Ah.

Die wichtigsten Merkmale des Modells:

• Nennlast 1600 kg,
• Hubhöhe 5500 mm,
• Triplex-Mast,
• Bedienerplattform,
• elektrisches Heben und Senken der Gabeln,
• Fahrgeschwindigkeit 6 / 6 km/h,
• Antriebsmotor 1,5 kW,
• Hubmotor 3,0 kW,
• Batterie 24 V / 280 Ah,
• Räder und Rollen aus Polyurethan.

Triplex-Hubmast 5500 mm für höhere Regale

Der Triplex-Mast ermöglicht das Heben von Paletten auf eine Höhe von 5500 mm, wobei die maximale Masthöhe 5800 mm beträgt. Bei einem solchen Hubbereich reicht es nicht aus, nur die Regalhöhe zu überprüfen. Es müssen auch Tore, Durchfahrten, Installationen über den Gängen und Stellen berücksichtigt werden, an denen der Stapler mit der Last wenden wird.

Bei Arbeiten in großer Höhe muss nicht nur das Gewicht der Palette, sondern auch die Anordnung der Ware und der tatsächliche Schwerpunkt der Last berücksichtigt werden. Die Nenntragfähigkeit von 1600 kg bezieht sich auf einen Schwerpunkt von 600 mm, weshalb eine schwere oder instabil beladene Palette beim Einlagern auf eine höhere Regalebene einer besonderen Kontrolle bedarf.

Bedienerplattform und Fahrgeschwindigkeit 6 km/h

Die Bedienerplattform verändert die Art der Arbeit mit dem Stapler. Bei kurzen, sporadischen Palettenhubvorgängen reicht oft ein einfacheres, zu Fuß geführtes Modell aus. Bei vielen Arbeitszyklen im Laufe des Tages gewinnt die Plattform an Bedeutung, da der Bediener dem Stapler nicht ständig folgen muss.

Der CDD16-350 erreicht eine Geschwindigkeit von 6 km/h mit und ohne Last. Der Unterschied macht sich bemerkbar, wenn der Bediener viele Fahrten zwischen Regalen, Wareneingang, Produktion und Abstellbereich absolviert. Bei einem solchen Arbeitsrhythmus verringert ein Hubwagen mit Plattform die Ermüdung des Bedieners und ermöglicht eine schnellere Rückkehr zur nächsten Palette.

Tragkraft 1600 kg und Palettenarbeit in der Höhe

Die Nennlast des Staplers beträgt 1600 kg bei einem Lastschwerpunkt von 600 mm. Dieser Wert eignet sich für den Umgang mit vielen Standard-Lagerpaletten, Warenbehältern und Produktionsmaterialien.

Bei einer Hubhöhe von 5500 mm sollte man nicht nur auf die Tragkraftangabe auf dem Typenschild achten. Eine Palette mit demselben Gewicht belastet den Stapler beim Transport in Bodennähe anders als beim Einlagern in ein hohes Regal. Entscheidend sind das Gewicht der Last, ihre Stabilität und die gleichmäßige Verteilung der Ware auf der Palette.

Antrieb, Heben und Lastkontrolle

Der 1,5-kW- Fahrmotor ist für die Fahrt mit Last zuständig, der 3,0-kW-Hubmotor für die Mastbewegung. Diese Parameterkombination ist bei regelmäßigem Einsatz sinnvoll, bei dem der Elektrostapler im Laufe des Tages viele Fahr- und Hubzyklen durchführt.

Das elektrische Heben und Senken der Gabeln ermöglicht eine präzise Positionierung der Palette im Regal. Bei Arbeiten in einer Höhe von 5500 mm benötigt der Bediener ein reaktionsschnelles Fahrzeug, ruhiges Manövrieren und eine gute Kontrolle beim Abstellen der Last. Die elektromagnetische Bremse hilft dabei, die Kontrolle beim Anhalten des Staplers und bei kurzen Manövern am Regal zu behalten.

Manövrieren und Arbeitsbedingungen im Lager

Der Wenderadius des Staplers beträgt 1595 / 2010 mm. Vor dem Kauf lohnt es sich, diese Werte mit der Breite der Gänge, dem Wendeplatz und der Regalanordnung zu vergleichen. Der CDD16-350 verfügt über eine Plattform und einen hohen Mast, weshalb er mehr Platz benötigt als leichte, handgeführte Modelle.

Die Gabeln sind 1150 mm lang und haben eine Mindesthöhe von 90 mm. Diese Parameter sind auf typische Lagerpaletten abgestimmt. Die Polyurethanräder und -rollen sind für den Einsatz auf ebenen Industrieböden ausgelegt. Sie reduzieren die Laufgeräusche und schonen den Bodenbelag mehr als sehr harte Materialien, die unter schwierigeren Bedingungen verwendet werden.

Wenn das Lager sehr schmale Gänge, niedrige Decken, Schwellen oder häufige Unebenheiten im Boden aufweist, muss dieses Modell besonders sorgfältig geprüft werden.

Bevor Sie sich für dieses Modell entscheiden, prüfen Sie:

• die Höhe der obersten Regalebene,
• die Höhe der Tore und Durchfahrten,
• die Breite der Arbeitsgänge,
• den Wendeplatz für den Stapler,
• das Gewicht der Paletten, die auf den höheren Ebenen gelagert werden,
• Ebenheit und Tragfähigkeit des Bodens,
• Platz zum Laden der Batterien.

24-V-Batterie / 280 Ah und AC-Steuerung

Die Stromquelle ist eine 24-V-Batterie mit 280 Ah. Diese Kapazität eignet sich für einen Stapler, der regelmäßig mit dem Bediener auf der Plattform fährt und einen hohen Mast bedient. Bei der Arbeitsplanung müssen der Ladebereich sowie die Wartung der Batterie gemäß den Herstellerempfehlungen berücksichtigt werden.

Das AC-Steuerungssystem sorgt für eine gleichmäßige Reaktion des Antriebs beim Anfahren, Wenden und Anfahren an das Regal. Es hilft dabei, die Gabeln präzise unter die Palette zu positionieren und ruhig an die Abstellstelle heranzufahren.

Die wichtigsten Parameter
