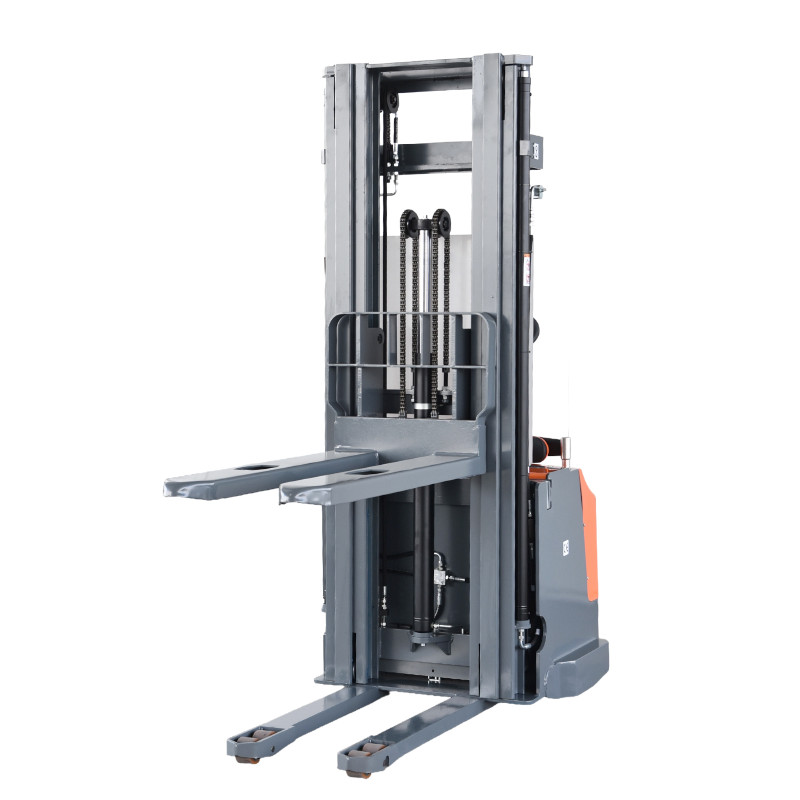

Elektro-Deichselstapler 1600/5500 (kg/mm) Triplex

Elektrostapler RS16-E5500 mit Fahrerstand – 1600 kg, 5500 mm

Der RS16-E5500 ist ein elektrischer Hubwagen mit einer Tragkraft von 1600 kg, einer Bedienerplattform und einem Hubmast mit einer Hubhöhe von 5500 mm. Es handelt sich um ein größeres Modell, das für häufigere Fahrten, Arbeiten an hohen Regalen und den Umschlag schwererer Paletten auf niedrigeren Lagerebenen ausgelegt ist.

Der Stapler verfügt über einen Elektroantrieb, elektrisches Heben und Senken der Gabeln, klappbare Schutzbügel und eine 24-V-Blei-Säure-Batterie mit 210 Ah. Das Gewicht von 1380 kg und die minimale Arbeitsgangbreite von 2650 mm zeigen, dass es sich nicht um ein kompaktes Gerät für sehr enge Gänge handelt. Der RS16-E5500 eignet sich am besten dort, wo ein hoher Hubmast, eine Plattform und eine höhere Tragkraft im Arbeitsalltag tatsächlich genutzt werden.

Die wichtigsten Merkmale des Modells:

• Nennlast 1600 kg,
• Hubhöhe 5500 mm,
• Bedienerplattform,
• klappbare Sicherheitsbügel,
• elektrischer Antrieb und elektrischer Hub,
• Blei-Säure-Batterie 24 V / 210 Ah,
• Gewicht mit Batterie 1380 kg,
• Mindestbreite des Arbeitsgangs 2650 mm.

Hubhöhe 5500 mm und Platzbedarf

Die Hubhöhe von 5500 mm ermöglicht die Nutzung höherer Regalebenen, erfordert jedoch auch eine Überprüfung des Freiraums über dem Stapler und auf der Fahrstrecke. Die minimale Masthöhe beträgt 2405 mm, die maximale Masthöhe 5460 mm.

Vor dem Kauf sollten Sie diese Werte mit den tatsächlichen Bedingungen im Lager vergleichen. Dabei spielen nicht nur die Regale selbst eine Rolle, sondern auch Tore, Durchfahrten, Deckeninstallationen, Zwischengeschosse und andere Elemente, die den Einsatz eines hohen Masts einschränken können.

Bevor Sie sich für dieses Modell entscheiden, prüfen Sie:

• die Höhe der obersten Regalebene,
• die Höhe der Tore und Durchfahrten,
• den Freiraum unter technischen Installationen,
• die Breite der Arbeitsgänge,
• das Gewicht der Paletten, die auf den höheren Ebenen abgestellt werden,
• Ebenheit und Tragfähigkeit des Bodens.

Tragkraft abhängig von der Hubhöhe

Die Nenntragkraft des Staplers beträgt 1600 kg bei einem Lastschwerpunkt von 600 mm. Bei Arbeiten in größeren Höhen nimmt das zulässige Palettengewicht schrittweise ab. Dies ist besonders wichtig beim Modell mit 5500 mm Hubmast, da die volle Tragfähigkeit nicht über den gesamten Hubbereich gilt.

Zulässige Tragfähigkeit bei einem Lastschwerpunkt von 600 mm:

• bis 3000 mm – 1600 kg,
• bis 3300 mm – 1200 kg,
• bis 3500 mm – 1000 kg,
• bis 4000 mm – 800 kg,
• bis 4500 mm – 600 kg,
• bis 5000 mm – 400 kg,
• über 5000 mm – gemäß der Tragfähigkeitstabelle des Herstellers.

Bei der Auswahl des Staplers muss daher die Regalhöhe mit dem tatsächlichen Gewicht der auf die jeweilige Ebene abzustellenden Paletten verglichen werden. Wenn die schwersten Lasten hauptsächlich auf die unteren Regalböden gelangen sollen, nutzt der RS16-E5500 den größten Teil seiner Tragkraft. Wenn die Paletten hoch gestapelt werden sollen, muss ihr Gewicht innerhalb des für die jeweilige Höhe zulässigen Bereichs liegen.

Plattform und Schutzbügel für den Bediener

Der RS16-E5500 verfügt über eine Plattform, die die Arbeit bei längeren Fahrten erleichtert. Der Bediener muss dem Stapler nicht ständig folgen, was beim regelmäßigen Transport von Paletten zwischen verschiedenen Lagerbereichen von großer Bedeutung ist.

Klappbare Schutzbügel erhöhen die Sicherheit beim Fahren auf der Plattform, insbesondere beim Abbiegen und Richtungswechsel. Dies ist ein wichtiger Unterschied zu einfachen handgeführten Staplern. Dieses Modell eignet sich besser für Arbeiten, bei denen der Stapler häufig mit der Last bewegt wird und nicht nur an einer Stelle Paletten anhebt.

Arbeitsraum und Manövrierfähigkeit

Der minimale Wenderadius beträgt 1580 mm, und die minimale Arbeitsgangbreite für eine Palette mit den Maßen 800 × 1200 mm beträgt 2650 mm. Diese Werte müssen vor dem Kauf überprüft werden, insbesondere wenn der Stapler zwischen Regalen mit Paletten in Standardgröße eingesetzt werden soll.

Der Stapler hat eine Gesamtlänge von 2030 mm und eine Gesamtbreite von 900 mm. Die Gabeln sind 1150 mm lang, 170 mm breit und haben einen Abstand von 560 mm. Die Mindesthöhe der Gabeln beträgt 85 mm, der Bodenabstand der Gabeln 30 mm. Diese Parameter sind auf Standard-Lagerpaletten abgestimmt.

Antrieb, Hubkraft und Arbeitsgeschwindigkeit

Der Stapler verfügt über einen 1,5-kW-Fahrmotor und einen 2,2-kW-Hubmotor. Die maximale Fahrgeschwindigkeit beträgt 4 km/h mit Last und 6 km/h ohne Last. Bei Betrieb mit einem Bediener auf der Plattform verkürzt dies die Fahrzeiten zwischen Regalen, Rampe, Abstellbereich oder Kommissionierplatz.

Die maximale Hubgeschwindigkeit beträgt 85 mm/s mit Last und 128 mm/s ohne Last. Die Senkgeschwindigkeit beträgt 250 mm/s mit Last und 125 mm/s ohne Last. Beim Arbeiten in der Höhe sind sanfte Bewegungen, ruhiges Manövrieren und das Fahren mit abgesenkter Last auf eine sichere Transporthöhe von größter Bedeutung.

24-V-Blei-Säure-Batterie / 210 Ah und AC-Steuerung

Die Stromversorgung erfolgt über eine 24-V-Blei-Säure-Batterie mit einer Kapazität von 210 Ah. Diese Lösung ist für den regulären Betrieb mit Elektroantrieb, Masthebevorgängen und Fahrten mit dem Bediener auf der Plattform ausgelegt. Die Blei-Säure-Batterie erfordert eine ordnungsgemäße Ladung und Wartung gemäß den Herstellerangaben.

Das AC-Steuerungssystem sorgt für eine gleichmäßige Antriebsreaktion beim Anfahren und Manövrieren. Dies ist besonders wichtig, wenn der Stapler häufig mit Last arbeitet, in Gängen wendet und an Regale heranfährt.

Polyurethanräder und Fahrwerk

Der RS16-E5500 verfügt über Räder mit Polyurethan-Lauffläche. Polyurethan eignet sich gut für ebene Industrieböden, reduziert das Rollgeräusch und schont den Bodenbelag stärker als sehr harte Materialien, die unter schwierigeren Bedingungen eingesetzt werden.

Das Fahrwerk umfasst ein Lenkrad, zwei Seitenräder und vier Vorderräder. Das Lenkrad hat die Abmessungen 248 × 75 mm, die vorderen Lastrollen 80 × 70 mm und die Seitenräder 115 × 55 mm.

Technische Überwachung und sicherer Betrieb

Das Modell verfügt über eine CE-Konformitätserklärung und 12 Monate Garantie. Im täglichen Betrieb sind die zulässige Tragkraft für die jeweilige Hubhöhe, die stabile Positionierung der Palette auf den Gabeln sowie der Zustand der Bremse, der Batterie und des Hubsystems zu beachten.
