Fahrtrichtungs-Joystick Toyota 7/8 10-J35 – 57460-13351-71
Fahrtrichtungs-Joystick für Toyota-Gabelstapler der Serien 7 und 8, eingesetzt in ausgewählten Ausführungen des 10-J35 (J+F). Er dient als Ersatz für die originalen Toyota-Schalter mit den Teilenummern 57460-13351-71 und 57460-13350-71, die zur Fahrtrichtungssteuerung über die Armlehne des Fahrers verwendet werden.
Bedienhebel und elektrischer Anschluss

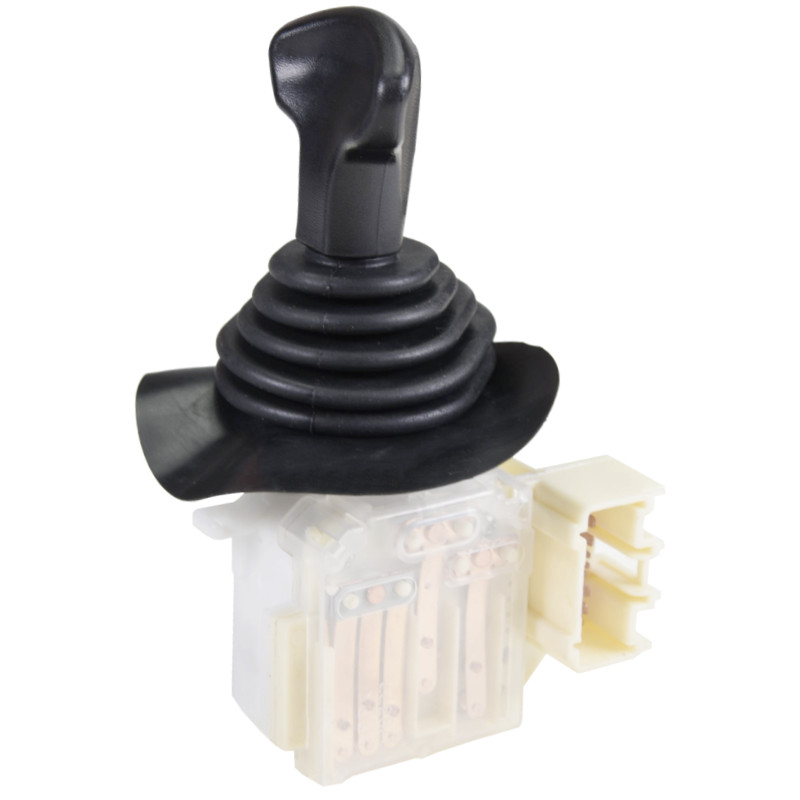

Der Joystick verfügt über drei Schaltstellungen: Vorwärtsfahrt, Neutralstellung und Rückwärtsfahrt. Der Bedienhebel ist in einem Gehäuse gelagert. Sein beweglicher Bereich wird von einem flexiblen Schutzbalg umgeben. Dieser schützt den Übergang des Hebels in das Schaltergehäuse vor dem Eindringen von Staub und Verunreinigungen.
Vorwärtsfahrt
Neutralstellung
Rückwärtsfahrt
Der elektrische Anschluss ist in die Unterseite des Gehäuses integriert. Bei der Auswahl des passenden Ersatzteils sind die Form des Anschlusses und die Anordnung der Kontakte entscheidend, da Fahrtrichtungsschalter für Toyota-Gabelstapler in unterschiedlichen Ausführungen erhältlich sind.
Einsatz in Toyota-Gabelstaplern der Serien 7 und 8
Die Schalter mit den Teilenummern 57460-13351-71 und 57460-13350-71 sind laut Teilekatalog ausgewählten Toyota-Gabelstaplern der Serien 7 und 8 zugeordnet, darunter auch Ausführungen des 10-J35 (J+F).
In Ersatzteillisten zur Teilenummer 57460-13351-71 werden unter anderem folgende Modelle aufgeführt:
Toyota Serie 7: 02-7FDF15, 02-7FDF20, 02-7FDF25, 02-7FDF30, 42-7FGF18, 42-7FGF25.
Toyota Serie 8: 02-8FDF15, 02-8FDF20, 02-8FGF25, 32-8FGF20, 8FD35U, 8FG35U, 8FGCU32.
Diese Angaben stellen beispielhafte Einsatzmöglichkeiten aus den Katalogen von Ersatzteillieferanten dar. Die Kompatibilität mit einem bestimmten Gabelstapler hängt auch von der jeweiligen Ausstattungsvariante und der Seriennummer der Maschine ab.
Wie wählen Sie den passenden Joystick für Ihren Toyota-Gabelstapler aus?
Bei der Auswahl eines Vorwärts-/Rückwärtsschalters ist die Originalteilenummer das wichtigste Kriterium. Allein die Bezeichnung Toyota 7 oder Toyota 8 reicht nicht aus, um die passende Ausführung eindeutig zu bestimmen.
Vor dem Kauf sollten Sie Folgendes vergleichen:
Teilenummer des ausgebauten Schalters und deren Übereinstimmung mit den im Beschreibungstext angegebenen Teilenummern.
Vollständige Modellbezeichnung des Gabelstaplers, einschließlich des Präfixes und zusätzlicher Buchstaben in der Modellbezeichnung.
Form des Bedienhebels und des Gehäuses sowie die Anordnung der Befestigungselemente.
Elektrischer Anschluss an der Unterseite des Joysticks, insbesondere dessen Form und Kontaktanordnung.
Die Übereinstimmung der Katalognummer und der Schalterausführung ist entscheidend für den fachgerechten Austausch des Fahrtrichtungs-Joysticks in einem Toyota-Gabelstapler.
