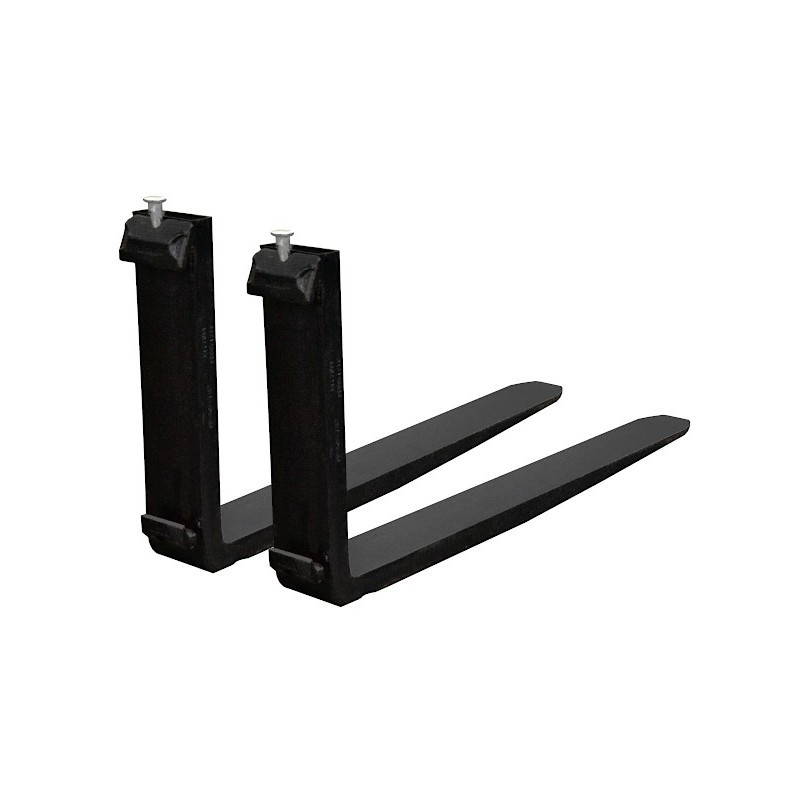

Gabelstaplergabeln 1220 mm, 122 x 45, vom Stapler demontiert

Wie prüft man die Trägerklasse und den Zustand der Gabelzinken vor dem Austausch?

Vor der Auswahl der Gabelzinken muss die Übereinstimmung der Trägerklasse gemäß der Norm ISO 2328 bestätigt werden. Diese Norm legt die Höhe und den Abstand der Montagehaken fest. Die Klassen unterscheiden sich durch den Abstand zwischen oberem und unterem Haken: 2A/2B - ca. 407 mm, 3A/3B - ca. 508 mm, 4A/4B - ca. 635 mm. Die Bezeichnungen A und B beziehen sich auf die Konstruktion der Aufnahme, also den Hakentyp, während die Maße innerhalb der jeweiligen Klasse gleich bleiben. Die Klasse kann durch Messen des Abstands zwischen oberem und unterem Haken des Trägers, durch Ablesen des Typenschilds des Gabelstaplers oder anhand der technischen Dokumentation des Herstellers geprüft werden. Die korrekte Anpassung der Gabelklasse an die Trägerklasse ist Voraussetzung für eine sichere Montage und Nutzung.

Vor dem Austausch sollte auch der technische Zustand der vorhandenen Gabelzinken beurteilt werden. Ausgetauscht werden müssen Gabelzinken, deren Stärke im Arbeitsbereich um etwa 10% gegenüber dem Nennmaß abgenommen hat, die Risse im Hakenbereich oder am Gabelknick aufweisen, dauerhaft verformt sind oder ein verdrehtes Profil haben. Querschnittsverschleiß führt zu einer tatsächlichen Verringerung der Tragfähigkeit des Gabelstaplers und kann bei einer technischen Prüfung beanstandet werden.

Können Gabelzinken einzeln ausgetauscht werden?

Nein. Gabelzinken sollten paarweise ausgetauscht werden, damit eine gleichmäßige Lastverteilung und Stabilität während der Arbeit des Gabelstaplers erhalten bleiben.

Wann müssen Gabelzinken ausgetauscht werden?

Bei dauerhafter Verformung, Rissen, Verdrehung oder erheblichem Querschnittsverschleiß. Beschädigte Gabelzinken sollten nicht weiter verwendet werden.

Was bedeuten die Trägerklassen 2A, 2B, 3A, 3B, 4A und 4B?

Die Trägerklassen 2A, 2B, 3A, 3B und 4A sind Bezeichnungen gemäß der Norm ISO 2328 und beschreiben die Maße und den Typ der Montagehaken von Gabelzinken für Gabelstapler. In den Klassen 2A und 2B beträgt der Abstand zwischen oberem und unterem Haken ca. 407 mm, in den Klassen 3A und 3B ca. 508 mm und in den Klassen 4A/4B - ca. 635 mm. Die Buchstaben A und B bezeichnen den Hakentyp. Die Trägerklasse muss mit der Gabelklasse übereinstimmen, damit eine korrekte und sichere Montage gewährleistet ist.
