Die Konstruktion ermöglicht den Transport von zwei Paletten auf zwei Ebenen. Die obere Last wird über die Mastgabeln aufgenommen, während die elektrisch anhebbaren Radarme die zweite Palette tragen. So kann ein Fahrweg für zwei Ladeeinheiten genutzt werden.
800 kg
Tragfähigkeit
1600 mm
Hubhöhe
2 Paletten
zwei Ebenen
02
HUBSYSTEM

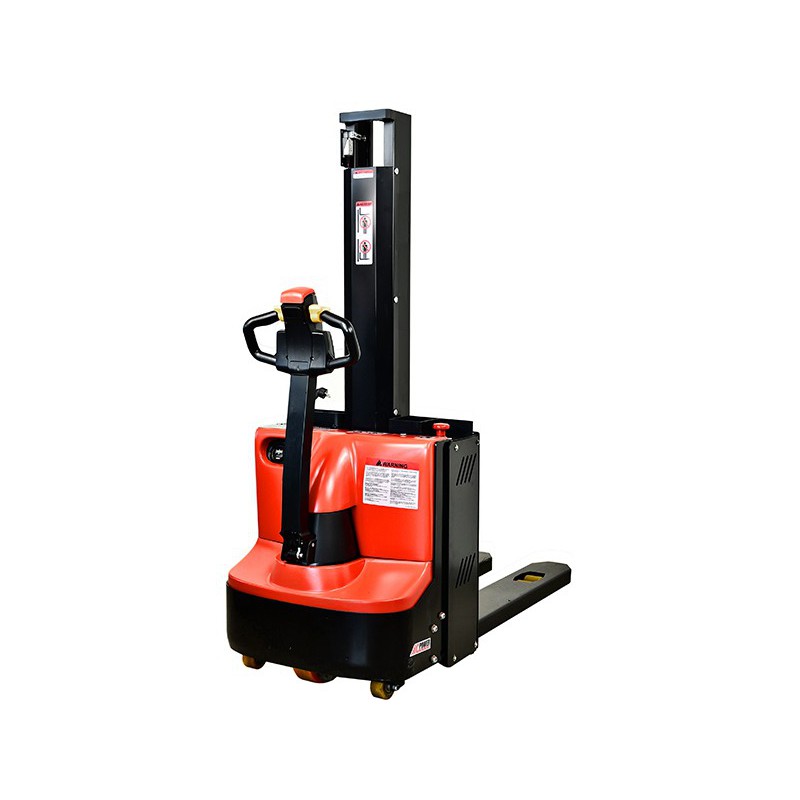

Hochhubwagen für zwei Paletten
Dieser Aufbau unterscheidet sich von einem klassischen Hochhubwagen durch die zweistufige Lastaufnahme. Zwei Hubebenen ermöglichen es, zwei Paletten übereinander anzuordnen und gleichzeitig zu transportieren.
800 kg Tragfähigkeit, 1600 mm Hubhöhe und ein Lastschwerpunkt von 600 mm bestimmen den grundlegenden Arbeitsbereich des Mastes.
2
EBENE 01
Mastgabeln elektrisches Heben und Senken
EBENE 02
Anhebbare Radarme zweite Ebene für den Palettentransport
KONSTRUKTION
Zwei Hubebenen
Das Hubsystem des Mastes arbeitet mit den unteren Radarmen zusammen. Beide Funktionen werden elektrisch betätigt, sodass die Hubbewegungen direkt über die Bedienelemente gesteuert werden.
Elektroantrieb
elektrisches Heben
elektrisches Senken
95 mm
minimale Gabelhöhe
560 mm
Gabelabstand
1150 mm
Gabellänge
190 mm
Gabelbreite
ABMESSUNGEN
738
mm Gesamtbreite
Die Gesamtbreite von 738 mm ist ein wichtiger Wert bei der Planung von Durchfahrten und Verkehrswegen. Der Wenderadius beträgt 1442 mm.
Gesamtlänge1760 mm
Wenderadius1442 mm
Min. Arbeitsgangbreite, Palette 800 × 12002274 mm
Masthöhe1860–1970 mm
ANTRIEB UND LEISTUNG
AC-Steuerung
Der Hochhubwagen arbeitet mit AC-Steuerung, einem 1,27-kW-Fahrmotor und einem 2,2-kW-Hubmotor. Für das Abbremsen sorgt eine elektromagnetische Bremse.
1,27 kW
Fahrmotor
2,2 kW
Hubmotor
5 / 5,5
km/h mit / ohne Last
675 kg
Gewicht inkl. Batterie
BEDIENUNG
Präzises Manövrieren auf engem Raum
Der Stapler verfügt über eine Schleichfahrfunktion. Beim Manövrieren mit senkrecht gestellter Deichsel wird die Fahrgeschwindigkeit automatisch begrenzt. Die wichtigsten Funktionen werden direkt über den Deichselkopf bedient.
01
Schleichfahrt
Reduzierte Geschwindigkeit für präzise Fahrbewegungen bei begrenztem Manövrierraum.
02
Batteriekontrolle
Die CURTIS-Anzeige informiert während des Betriebs über den Ladezustand.
03
Batterieschutz
Bei zu niedriger Spannung wird die Stromversorgung unterbrochen, um eine übermäßige Entladung zu begrenzen.
EINSATZ
Wo zwei Transportebenen den Unterschied machen
01
Transport zwischen Bereichen
Auf einem Fahrweg können zwei Paletten auf getrennten Ebenen bewegt werden.
02
Heben und Transportieren
Der Mast hebt Lasten bis 1600 mm, während die unteren Radarme eine zweite Transportebene bilden.
03
Begrenzter Raum
738 mm Gesamtbreite und die Schleichfahrfunktion unterstützen kontrollierte Manöver.
SPEZIFIKATION
Technische Daten
Modell: ES08-20WAI
Grunddaten
Tragfähigkeit800 kg
Lastschwerpunkt600 mm
FahrerplattformNein
Antriebelektrisch
Heben / Senkenelektrisch / elektrisch
Gabeln und Arbeitsraum
Maximale Hubhöhe1600 mm
Minimale Gabelhöhe95 mm
Gabelbreite190 mm
Gabelabstand560 mm
Gabellänge1150 mm
Wenderadius1442 mm
Min. Arbeitsgangbreite für Palette 800 × 12002274 mm
